Устройство гидроизоляции и восстановление фундаментов подъемных машин ФОм1

Екатеринбург, 2013

На основании предоставленной информации составлено настоящее техническое решение, состоящее из описания по восстановлению разрушенных участков бетона, гидроизоляции железобетонных конструкций, а также описания технических характеристик применяемых материалов.

Технология производства работ

ГК «Пенетрон-Россия» предлагает выполнить работы по комплексному устройству гидроизоляции  и восстановлению бетона с  использованием следующих материалов:

  • Гидроизоляционный проникающий материал «Пенетрон»;
  • Шовный безусадочный материал «Пенекрит»;
  • Материал для восстановления бетона «Скрепа М500 ремонтная».

Техническое решение

Последовательность выполнения технологических операций

1. Восстановление разрушенных участков бетона материалом «Скрепа М500 Ремонтная»

1. Расшивка существующих каверн, раковин в бетонной поверхности, а также удаление бетона вокруг арматуры, подверженной коррозии.

Применяемое оборудование:

  • Отбойный молоток «Макита»
  • Напряжение 220 В
  • Мощность 1050 Вт

2. Обязательная очистка  бетонной поверхности от пыли, грязи.

Применяемое оборудование:

  • Металлическая щетка;
  • Водоструйная установка «Кёрхер»
  • Напряжение 380 В
  • Мощность 8400 Вт;
  • Промышленный пылесос
  • Напряжение 220В
  • Мощность 2400 Вт;
  • Отбойный молоток «Макита»
  • Напряжение 220 В
  • Мощность 1050 Вт

3. Тщательное увлажнение поверхности.

Применяемое оборудование:

  • Водоструйная установка «Кёрхер»
  • Напряжение 220 В
  • Мощность 3100 Вт;
  • Промышленный пылесос
  • Напряжение 220В
  • Мощность 2400 Вт

4. Приготовление раствора материала «Скрепа М500 ремонтная».

Смешать сухую смесь «Скрепа М500 ремонтная» с водой в следующей пропорции: 165 мл воды на 1 кг сухой смеси. Изначально материал имеет высокую вязкость, которая уменьшается по мере смешивания. Смешивать в течение 5 минут до образования пластичной однородной массы. Раствор материала «Скрепа М500 ремонтная» должен быть похож на замазку. Внимание! Необходимо тщательно измерить объем воды. Повторное добавление воды в приготовленный раствор не допускается. Не смешивать больше материала, чем можно нанести за 45-60 минут.

Применяемое оборудование:

  • Низкооборотная дрель
  • Напряжение 220 В
  • Мощность 600 Вт

5. Нанесение раствора материала «Скрепа М500 ремонтная».

Нанести необходимый слой «Скрепа М500 ремонтная» на бетонную поверхность, обработанную материалом для увеличения адгезии «Скрепа М600 инъекционная»  с помощью мастерка, резиновой терки или вручную. Оптимальная толщина слоя нанесения материала «Скрепа М500 ремонтная» составляет 5-50 мм. Через 3-4 часа после начала твердения допускается нанесение последующего слоя толщиной  от 5 до 50 мм. Обработать последний слой стальным мастерком или губчатой теркой.

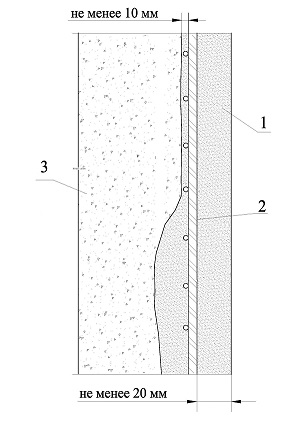

 Устройство гидроизоляции фундамента

1 – восстановленный составом «Скрепа М500 Ремонтная» защитный слой бетона; 2 – очищенная арматура до степени 2 по ГОСТ 9.402-2004; 3 –железобетонная стена

Применяемое оборудование:

  • Шпатель

2. Устройство герметизации трещин, примыканий и стыков системой материалов «Пенетрон» и «Пенекрит»

1. Расшивка стыков, трещин  в виде штраб «П» - образной конфигурации размером не менее 25х25 мм.

Применяемое оборудование:

  • Отбойный молоток «Макита»
  • Напряжение 220 В
  • Мощность 1050 Вт.

2. Очистка поверхности штраб от пыли, высолов, цементного молока, штукатурки, препятствующих проникновению химических компонентов материала «Пенетрон» вглубь бетона и образованию нерастворимых кристаллогидратов.

Применяемое оборудование:

  • Металлическая щетка;
  • Водоструйная установка «Кёрхер»
  • Модель: HD 1090
  • Напряжение 380 В
  • Мощность 8400 Вт.

3. Увлажнение внутренней поверхности штраб.

Применяемое оборудование:

  • Водоструйная установка «Кёрхер»
  • Напряжение 220 В
  • Мощность 3100 Вт;
  • Промышленный пылесос
  • Напряжение 220В
  • Мощность 2400 Вт.

4. Приготовление раствора материала «Пенетрон». Смешать сухую смесь с водой в следующей пропорции: 400 граммов воды на 1 кг материала «Пенетрон», или 1 часть воды на 2 части материала «Пенетрон» по объёму. Вливать воду в сухую смесь (не наоборот). Смешивать в течение 1-2 минут вручную или с помощью низкооборотной дрели. Вид приготовленной смеси - жидкий сметанообразный раствор. Готовить такое количество раствора, которое можно использовать в течение 30 минут. Во время использования раствор регулярно перемешивать для сохранения изначальной консистенции. Повторное добавление воды в раствор не допускается.

5. Грунтование поверхности штрабы в один слой раствором материала «Пенетрон».

  • Применяемое оборудование:
  • Кисть-макловица.

6. Приготовление раствора материала «Пенекрит». Смешать сухую смесь с водой в следующей пропорции: 180 граммов воды на 1 кг материала «Пенекрит», или 1 часть воды на 4 части материала «Пенекрит» по объему. Вливать воду в сухую смесь (не наоборот). Смешивать в течение 1-2 минут вручную или с помощью бетономешалки. Вид приготовленной смеси–густой пластилинообразный удобоукладываемый раствор. Готовить такое количество раствора, которое можно использовать в течение 30 минут. Во время использования раствор регулярно перемешивать. Повторное добавление воды в раствор не допускается.

7. Заполнение штраб раствором шовного безусадочного материала «Пенекрит».

  • Применяемое оборудование:
  • Шпатель.

8. Приготовление раствора материала «Пенетрон» согласно п.4.

9. Нанесение раствора материала «Пенетрон» на увлажненную поверхность штрабы, заполненной раствором материала Пенекрит, в два слоя. Первый слой раствора материала «Пенетрон» наносить на влажный бетон. Второй слой наносить на свежий, но уже схватившийся первый слой. Перед нанесением второго слоя поверхность увлажнить.

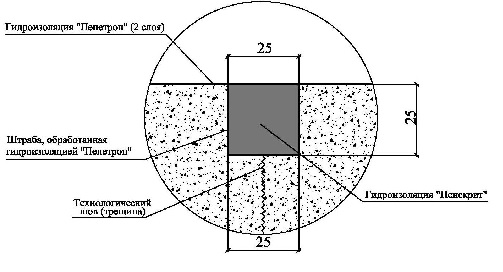

 Нанесение гидроизоляции Пенетрон

Применяемое оборудование:

  • Кисть-макловица.

3. Устройство гидроизоляции бетонной поверхности стен с применением материала «Пенетрон»

1. Тщательная очистка и увлажнение бетонной поверхности от пыли и грязи с использованием водоструйной установки высокого давления.

Применяемое оборудование:

  • Водоструйная установка «Кёрхер»
  • Напряжение 220 В
  • Мощность 3100 Вт;
  • Промышленный пылесос
  • Напряжение 220В
  • Мощность 2400 Вт.

2. Приготовление раствора материала «Пенетрон».

3. Нанесение раствора материала «Пенетрон» за два раза на очищенную и увлажненную поверхность.

Применяемое оборудование:

  • Кисть-макловица.

4. Уход за обработанной поверхностью

Обработанные поверхности следует защищать от механических воздействий и отрицательных температур в течение 3-х суток. При этом необходимо следить за тем, чтобы обработанная материалами системы Пенетрон поверхность в течение 3-х суток была влажной, не должно наблюдаться растрескивания и шелушения покрытия.

Для увлажнения обработанных поверхностей обычно используются следующие методы: водное распыление, укрытие бетонной поверхности полиэтиленовой пленкой.

5. Технические характеристики используемых материалов

«Пенетрон»

Сухая смесь; состоит из специального цемента, кварцевого песка определенной гранулометрии, запатентованных активных химических добавок.

Гидроизоляционный материал «Пенетрон» применяется совместно с материалом «Пенекрит» для отсечки капиллярного подсоса при нарушенной горизонтальной гидроизоляции.

«Пенетрон» используется как вспомогательный материал при гидроизоляции трещин, швов, стыков, сопряжений, примыканий, вводов коммуникаций в сочетании с «Пенекритом» и для ликвидации напорных течей в сочетании с материалом «Ватерплаг».

Технические характеристики материала «Пенетрон»

№ п/п

Наименование показателя

Значение

Методы измерения

1

Внешний вид

Сыпучий порошок серого цвета, не содержащий комков и механических примесей

ТУ 5745-001-77921756-2006

2

Влажность, по массе, %, не более

0,6

ТУ 5745-001-77921756-2006

3

Сроки схватывания, мин:

начало, не ранее

конец, не позднее



40

90



ТУ 5745-001-77921756-2006

4

Насыпная плотность в стандартном неуплотненном состоянии, кг/м³



1200±50



ТУ 5745-001-77921756-2006

5

Повышение марки бетона по водонепроницаемости после обработки,  ступеней, не менее



 4



ТУ 5745-001-77921756-2006

6

Повышение прочности обработанного бетона на сжатие от начальной, %, не менее



10,0

ТУ 5745-001-77921756-2006

7

Повышение морозостойкости бетона после обработки, циклов, не менее



100

ГОСТ 10060.1-95

8

Стойкость бетона после обработки к действию растворов кислот: HCl, H2SO4



стоек

Ст. СЭВ 5852-86

9

Стойкость бетона после обработки к действию щелочей: NaOH



стоек

Ст. СЭВ 5852-86

10

Стойкость бетона после обработки к действию светлых и темных нефтепродуктов



стоек

Ст. СЭВ 5852-86

11

Стойкость бетона после обработки к гамма облучению дозой 3000 МРад

стоек



Заключение ПТО «Прогресс»

№ 22/26 от 06.05.03

12

Ультрафиолет

не оказывает влияния

Ст. СЭВ 5852-86

13

Применимость для резервуаров питьевой воды

допускается

Гигиенический сертификат

ТУ 5745-001-77921756-2006

14

Кислотность среды применения, pH

от 3 до11

Ст. СЭВ 5852-86

15

Применение: температура поверхности, °С, не менее



+5

ТУ 5745-001-77921756-2006

16

Температура эксплуатации, ˚С

от -60 до +130

ТУ 5745-001-77921756-2006

17

Условия хранения материала

в помещениях при любой влажности при температурах от -80 до +80º С

ТУ 5745-001-77921756-2006

18

Гарантийный срок хранения материала, месяцев, не менее

18

ТУ 5745-001-77921756-2006



«Пенекрит»

Сухая смесь; состоит из специального цемента, кварцевого песка определенной гранулометрии, запатентованных активных химических добавок.

Действие материала «Пенекрит» основано на принципах безусадочности и пластичности.

Используется для гидроизоляции трещин, швов, стыков, сопряжений, примыканий, вводов коммуникаций в статически нагруженных конструкциях.

Технические характеристики материала «Пенекрит»

№ п/п

Наименование показателя

Значение

Методы измерения

1

Внешний вид

Сыпучий порошок серого цвета, не содержащий комков и механических примесей

ТУ 5745-001-77921756-2006

2

Влажность, по массе, %,  не более

0,6

ТУ 5745-001-77921756-2006

3

Сроки схватывания, мин:

начало, не ранее

конец, не позднее





40

90



ТУ 5745-001-77921756-2006

4

Насыпная плотность в стандартном неуплотненном состоянии, кг/м³





1300±50



ТУ 5745-001-77921756-2006

5

Прочность сцепления с бетоном, МПа, не менее

2,0

ТУ 5745-001-77921756-2006

6

Прочность материала на сжатие, не менее, МПа,

через 7 дней

через 28 дней





20,0

25,0



ТУ 5745-001-77921756-2006

7

Марка по водонепроницаемости материала,  W, не менее



14

ТУ 5745-001-77921756-2006

8

Марка морозостойкости материала, F, не менее



400

 ГОСТ 10060

9

Ультрафиолет

не оказывает влияния

Ст. СЭВ 5852-86

10

Применимость для резервуаров питьевой воды

допускается

Гигиенический сертификат

ТУ 5745-001-77921756-2006

11

Применение: температура поверхности, °С, не менее

+5

ТУ 5745-001-77921756-2006

12

Температура эксплуатации покрытия, ºС



от -60 до +130°С

ТУ 5745-001-77921756-2006

13

Условия хранения материала

в помещениях при любой влажности при температурах от -80 до +80º С

ТУ 5745-001-77921756-2006

14

Гарантийный срок хранения материала, месяцев, не менее



18

ТУ 5745-001-77921756-2006

«Скрепа М500 ремонтная»

Сухая смесь; состоит из портландцемента, кварцевого песка определенной гранулометрии, запатентованных химических добавок.

Назначение: Ремонт, восстановление и защита структурно-поврежденных горизонтальных, вертикальных и потолочных бетонных, кирпичных и каменных поверхностей. Используется в качестве штукатурной гидроизоляции бетонных, каменных и кирпичных конструкций.

Особенности:

  • Быстро схватывается и имеет большую прочность на сжатие в ранние сроки;
  • Наносится слоем толщиной от 5 до 50 мм за один проход;
  • Тиксотропный, пластичный и легко укладываемый материал;
  • Содержит полимерные добавки, обеспечивающие адгезию и повышенную прочность;
  • Обладает высокой водонепроницаемостью, морозостойкостью, коррозионной стойкостью, износостойкостью, долговечностью и отсутствием усадки.

Технические характеристики материала «Скрепа М500 ремонтная»

№ п/п

Наименование показателя

Значение

Методы измерения

1

Внешний вид

Сыпучий порошок серого цвета, не содержащий комков и механических примесей

ТУ 5745-003-77921756-2006

2

Насыпная плотность в стандартном неуплотненном состоянии, кг/м3





1230±90

ТУ 5745-003-77921756-2006

3

Сроки схватывания, минут:

-начало, не ранее

-конец, не позднее



10

140



ТУ 5745-003-77921756-2006

4

Прочность на сжатие затвердевшего

 раствора, МПа,

-через 1 сутки

-через 28 дней





14,0-20,0

40,0-50,0



ТУ 5745-003-77921756-2006

5

Прочность сцепления с бетоном (адгезия), МПа, не менее

-через 3 суток

-через 28 суток





0,6

1,3

ТУ 5745-003-77921756-2006

6

Морозостойкость, циклов, не менее

 F400

ГОСТ 10060.2-95

Список использованных источников

  1. Технологический регламент на проектирование и выполнение работ по гидроизоляции и антикоррозионной защите монолитных и сборных бетонных и железобетонных конструкций.- 2-е изд., перераб. и доп.-М., СРО «РСПППГ», 2008.
  2. «ПОДЗЕМНАЯ  ГИДРОИЗОЛЯЦИЯ  МОНОЛИТНЫХ  И  СБОРНЫХ БЕТОННЫХ  И  ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ  И  ЭКСПЛУАТИРУЕМЫХ  КРОВЕЛЬ  С  ПРИМЕНЕНИЕМ  МАТЕРИАЛОВ  СИСТЕМЫ «ПЕНЕТРОН. Материалы для проектирования и рабочие чертежи узлов. Шифр М27.16/2008. Москва, ОАО «ЦНИИПРОМЗДАНИЙ», 2008.
